摘要：通過高壓均質(zhì)法對多壁碳納米管粉體進行預(yù)分散處理，打開碳納米管間纏繞，并通過分散劑作用防止碳納米管再次團聚。研究了經(jīng)過預(yù)分散處理后的碳納米管對環(huán)氧樹脂工藝性能及復合材料力學性能的影響規(guī)律。結(jié)果表明，預(yù)分散處理后的碳納米管在環(huán)氧樹脂中分散狀態(tài)良好，儲存穩(wěn)定性高。當預(yù)分散處理后的碳納米管含量為1.00%時，室溫下樹脂黏度增加至0.7 Pa·s，仍具有良好的加工工藝性及可設(shè)計性，所制備的碳納米管/炭纖維復合材料的層間剪切強度達到85.1 MPa，提高約37.9%。
關(guān)鍵詞：多壁碳納米管；預(yù)分散；環(huán)氧樹脂；復合材料；層間剪切
中圖分類號：TB332；O613.7
文獻標識碼：A
文章編號：1001-3741(2021)06-26-07
DOI：10.14078/j.cnki.1001-3741.2021.06.005
炭纖維增強樹脂基復合材料(Carbon fiber reinforced resin matrix composites, CFRP)具有高比強度、高比剛度、優(yōu)異的耐腐蝕性、可設(shè)計性強、可一體化成型等優(yōu)點，在航空航天、汽車、海軍、武器和民用基礎(chǔ)設(shè)施等領(lǐng)域具有廣泛應(yīng)用[1-5]。CFRP在實際應(yīng)用過程中的破壞形式主要表現(xiàn)為纖維脫粘、纖維斷裂和層間分層等，其中層間分層是最嚴重的失效形式之一[6]。由于炭纖維表面活化官能團少，呈惰性，導致其與基體的界面粘結(jié)強度低[4]，此外在炭纖維層與層之間存在樹脂富集區(qū)，樹脂強度較低，較小的層間應(yīng)力就會導致基體損傷而發(fā)生嚴重的分層破壞。
碳納米管(Carbon nanotube, CNT)是一種具有優(yōu)異的力學性能[7-9]的一維納米材料，能夠通過拔出[10]、微裂紋[3]和裂紋橋聯(lián)[11]等方式增強CFRP[12-13]，是改善CFRP機械性能的理想增強體[14-17]。但是由于CNT管間存在較強的范德華力，管與管之間容易相互纏繞在基體中形成團聚，受力時形成應(yīng)力集中區(qū)域，影響CNT/CFRP 的性能[18-19]。目前制備CNT/CFRP的方法主要有兩種[3]，一是通過化學方法使CNT 與炭纖維直接相連，從三維結(jié)構(gòu)上制備CNT/CFRP [2, 20-22]，但是CNT 容易在炭纖維表面纏結(jié)，影響基體的浸潤和材料整體的性能[1]，另外涉及的工藝、設(shè)備要求較高，目前還無法投入大規(guī)模生產(chǎn)應(yīng)用[23]；二是通過物理方法如機械攪拌[14, 24]、超聲[10, 25-27]、三輥分散[28]等，將CNT 與樹脂混合，然后引入CNT/CFRP中。Forcellese等[28]利用三輥分散法將羥基功能化的多壁碳納米管(MWCNT)分散到基體中，MWCNT沒有發(fā)生沉降和團聚現(xiàn)象，但是添加CNT 會導致樹脂黏度大幅提高，影響其工藝性能。Al-Saleh 等[27]為了降低樹脂的黏度，在體系中引入了降黏劑(VRA)，然而CNT的分散沒有得到有效改善。Gong 等[19]發(fā)現(xiàn)表面活性劑C12EO8有效改善了CNT的團聚， 但是C12EO8具有增塑劑的作用， 降低了樣品的儲能模量。Pereira等[15] 報道了一種將低黏度環(huán)氧樹脂直接注入CNT骨架的方法，避免了CNT 引入時的黏度上升，然而CNT 骨架周圍樹脂分布不均勻， 存在樹脂富集區(qū)。Chen 等[29] 通過超聲法將類離子液體型的MWCNT(MWCNTs-iL)引入環(huán)氧基體中，樹脂的剪切黏度降低了69.1%，但是MWCNTs-iL 表面存在大量缺陷，嚴重影響了材料的性能。大量的實驗表明，加入溶劑或?qū)?/span>CNT進行功能化處理的方法可以降低基體的黏度、改善CNT 分散時的團聚問題， 但是有機溶劑不易回收，微量的溶劑殘留會影響CNT/CFRP 樣品的宏觀性能，而功能化處理容易造成CNT部分性能的損傷。因此，如何在樹脂基體中實現(xiàn)CNT的均勻分散是一個亟需解決的難題。
本文研究了一種低成本、高效率、環(huán)保無污染、且無溶劑添加的預(yù)分散工藝(Pre-dispersion, Prd)，通過高壓均質(zhì)法對MWCNT進行預(yù)處理，打開CNT管束間的纏繞，提高了CNT 在環(huán)氧樹脂中的分散性與穩(wěn)定性，獲得了分散均勻的CNT改性樹脂。探究了預(yù)分散工藝對CNT分散性、樹脂基體力學性能以及CNT/CFRP 層間性能的影響規(guī)律。
1.1 主要原材料
MWCNT：Jeno Tube 8C，長度為100~200 μm，直徑為7~9 nm，韓國JEIO 有限公司；聚乙烯吡咯烷酮(PVP)：K30，上海沃凱化學試劑有限公司；環(huán)氧樹脂：TDE85，天津晶東化學復合材料有限公司；固化劑：改性胺類固化劑， 實驗室自制； 炭纖維絲束：T700SC-12K，日本東麗炭纖維有限公司。
1.2 主要儀器設(shè)備
高壓均質(zhì)機：AH-BASIC 2，安拓思納米技術(shù)(蘇州)有限公司；三輥研磨機：80E，德國EXAKT 公司；非介入式材料均質(zhì)機：ZYMC-200V， 深圳市中毅科技有限公司；旋轉(zhuǎn)型流變分析儀：RS6000， 德國Haake公司；萬能材料試驗機：E44，104，10 kN傳感器，美特斯工業(yè)系統(tǒng)(中國)有限公司；熱場發(fā)射掃描電子顯微鏡：Quanta 400 FEG，美國FEI 公司；3D 共聚焦顯微鏡：VK-X250，日本基恩士公司；透射電子顯微鏡：Tecnai G2F20 S-Twin，美國FEI公司。
德國EXAKT三輥研磨機全系列產(chǎn)品
1.3 預(yù)分散CNT 制備

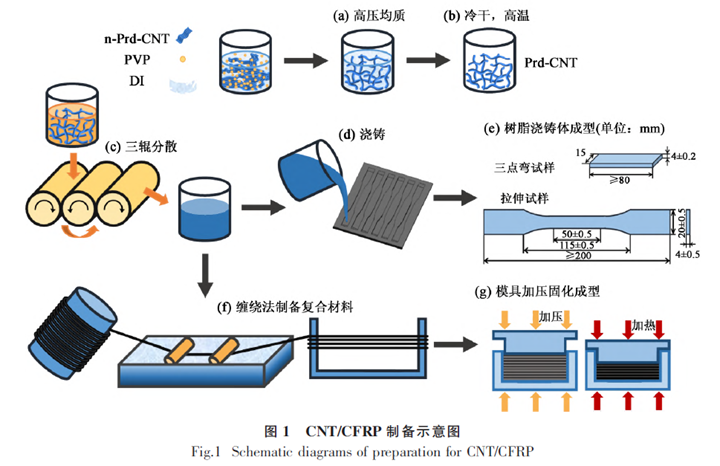

預(yù)分散工藝(圖1(a)和1(b))：取一定量的MWCNT，PVP 作為分散劑，兩者質(zhì)量比為1：3，去離子水(DI)為溶劑，配制CNT 質(zhì)量分數(shù)為0.1%的CNT 懸浮液。使用高壓均質(zhì)機將CNT 懸浮液進行分散，得到預(yù)分散液。將預(yù)分散液冷凍干燥，去除全部水分后，600 ℃高溫處理，除去樣品中分散劑，得到預(yù)分散后的CNT 粉體。將經(jīng)過預(yù)分散處理后的CNT 樣品命名為Prd-CNT，未經(jīng)過預(yù)分散處理的CNT 命名為n-Prd-CNT。
1.4 復合材料制備CNT 改性樹脂澆鑄體的制備(圖1(c-e))：使用三輥分散機，逐步調(diào)節(jié)轉(zhuǎn)速及輥間距將n-Prd-CNT 和Prd-CNT 均勻分散在環(huán)氧樹脂中，得到不同濃度的CNT 改性樹脂。使用非介入式材料均質(zhì)機將其與固化劑均勻混合并脫泡，倒入提前預(yù)熱好的澆鑄體模具中，制備拉伸及彎曲樣品，其中澆鑄體模具按照標準GB/T2567—2008 中的尺寸制定。然后使用鼓風烘箱加熱固化（固化工藝為90 ℃/1 h，120 ℃/2 h，150 ℃/3 h），獲得CNT 改性樹脂澆鑄體。
CNT/CFRP 的制備(圖1(f)和1(g))：使用纏繞法制備CFRP， 將炭纖維通過n-Prd-CNT 和Prd-CNT改性樹脂的膠槽中，使樹脂對纖維充分浸潤，并將其纏繞至U 型桿上，根據(jù)炭纖維體積分數(shù)為65%設(shè)計纏繞圈數(shù)，將纏繞好的纖維樣品固定于300 mm×10 mm×2 mm 的模具內(nèi)熱壓固化，固化工藝同上，得到n-Prd-CNT/CFRP 和Prd-CNT/CFRP。
1.5 測試與表征1) 使用熱場發(fā)射掃描電子顯微鏡和透射電子顯微鏡觀察預(yù)分散前后CNT的微觀形貌； 使用3D共聚焦顯微鏡觀察CNT在樹脂中的分散狀態(tài)；使用熱場發(fā)射掃描電子顯微鏡觀察CNT改性樹脂澆鑄體拉伸斷面和CNT/CFRP的層間剪切樣品斷裂面的微觀形貌。
2) 使用旋轉(zhuǎn)流變儀測試CNT改性樹脂的流變性能，條件為旋轉(zhuǎn)模式下，從30 ℃升溫至75 ℃，升溫速率為2 ℃/min，得到樹脂黏度隨溫度的變化曲線。
3) 使用力學試驗機測試CNT改性樹脂澆鑄體的彎曲和拉伸性能，測試標準為GB/T2567—2008。使用短梁法測試CNT/CFRP的層間剪切強度，測試標準JC/T 773—2010。

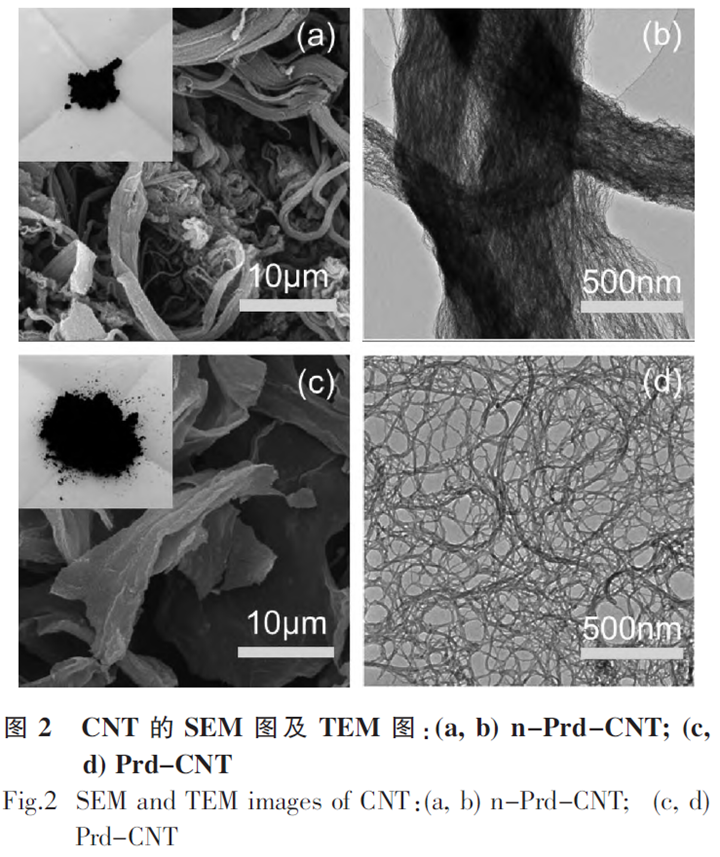

2.1 CNT 的微觀結(jié)構(gòu)CNT的微觀形貌如圖2，從低倍率SEM 圖可以看出(圖2(a))，n-Prd-CNT呈現(xiàn)嚴重纏繞且雜亂無序的團簇狀。此外，從高倍率TEM 圖可以看出(圖2(b))，n-Prd-CNT為結(jié)構(gòu)緊密且寬窄不一的條帶狀。圖2(a)和2(c)左上角小圖為質(zhì)量為0.1g時n-Prd-CNT與Prd-CNT的粉體，可以看出經(jīng)過預(yù)分散處理后，相同質(zhì)量下CNT體積明顯變大。這是因為高壓均質(zhì)機以湍流分散[30]的方式打開了CNT的大尺寸團聚，同時分散液中的分散劑PVP包覆在CNT 表面，阻止了CNT的再次團聚，經(jīng)過冷凍干燥及高溫處理后， 在低倍率SEM 圖中可以看到Prd-CNT為疏松的片層結(jié)構(gòu)(圖2(c))。在高倍率的TEM 觀察下(圖2(d))，Prd-CNT網(wǎng)絡(luò)疏松，管間團聚現(xiàn)象得到了明顯地改善。

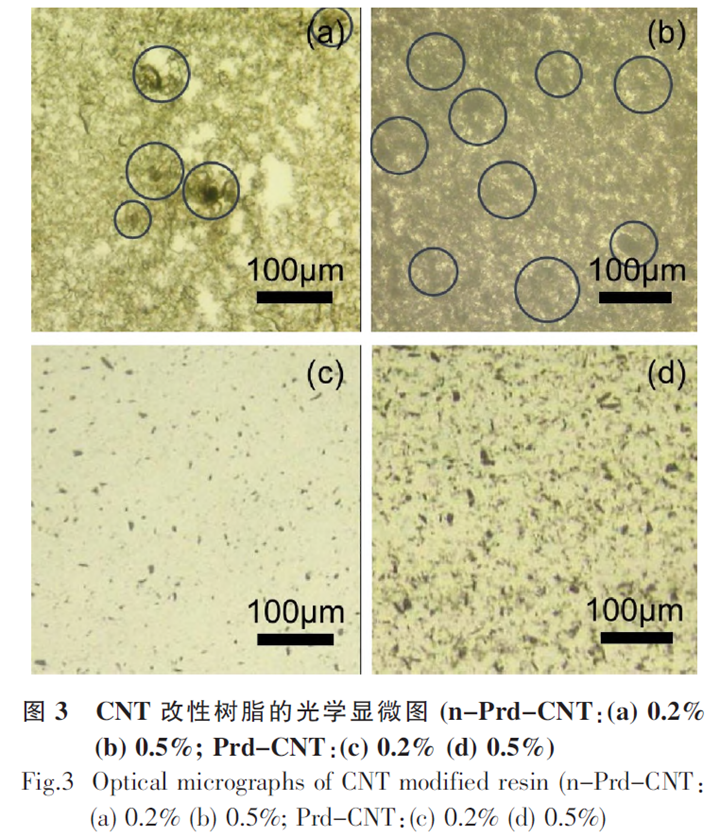

2.2 CNT在樹脂中的分散狀態(tài)及其對樹脂流變性能的影響規(guī)律光學顯微鏡已被廣泛用于系統(tǒng)地表征CNT在環(huán)氧樹脂中的分散狀態(tài)[31]。將CNT改性樹脂滴于載玻片上，使用3D 共聚焦顯微鏡觀察，如圖3，深色部分為CNT。在CNT 質(zhì)量分數(shù)為0.2%時(圖3(a))，n-Prd-CNT多以纏繞起來的幾十微米大小的團簇存在于樹脂中，當CNT 質(zhì)量分數(shù)為0.5%時(圖3(b))，團簇明顯增多，且團簇之間結(jié)構(gòu)緊密，基本看不到透過的光線，CNT 分布不均勻。與n-Prd-CNT改性樹脂相比，在Prd-CNT改性樹脂內(nèi)觀察不到大尺寸纏繞的團聚體，當質(zhì)量分數(shù)為0.5%時(圖3(d))，CNT仍舊均勻分布且無明顯的團聚現(xiàn)象。

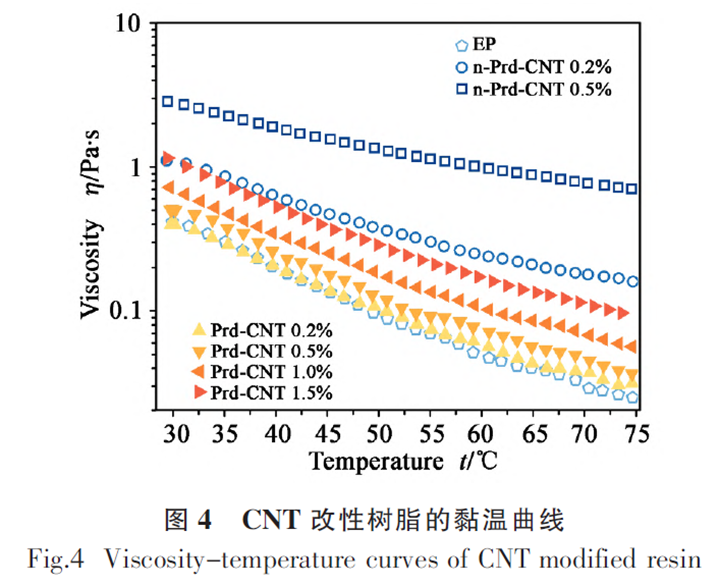

目前，廣泛使用的復合材料液態(tài)成型技術(shù)，如RTM成型。一般要求樹脂黏度在工藝過程中小于1.0 Pa·s，而CNT的引入會導致樹脂基體的黏度大幅度上升[32-33]，使樹脂對纖維的浸潤性降低，制品的孔隙率增加，同時在工藝過程中需提高樹脂的注射壓力進而影響模具的使用壽命，極大地限制了CNT改性樹脂在復合材料的制備加工領(lǐng)域的應(yīng)用。本工作制備的CNT改性樹脂的黏溫曲線如圖4，當樹脂中n-Prd-CNT 質(zhì)量分數(shù)為0.5%時， 室溫下樹脂的黏度高達2.8 Pa·s，較純樹脂的黏度(0.4 Pa·s)有大幅度的提高，嚴重影響了n-Prd-CNT改性樹脂在室溫下應(yīng)用的加工工藝性能。與n-Prd-CNT改性樹脂相比，質(zhì)量分數(shù)為0.2%的Prd-CNT改性樹脂的黏度大幅下降，基本與純樹脂相當。此外，當Prd-CNT改性樹脂中CNT質(zhì)量分數(shù)為1.5%時， 室溫下樹脂的黏度僅為1.1 Pa·s，幾乎與0.2%的n-Prd-CNT 改性樹脂的黏度一致，且在升溫的情況下樹脂的黏度明顯低于后者。證明了經(jīng)過預(yù)分散處理的CNT對環(huán)氧樹脂黏度影響較低，可應(yīng)用于制備高添加量低黏度的CNT改性樹脂復合材料中。

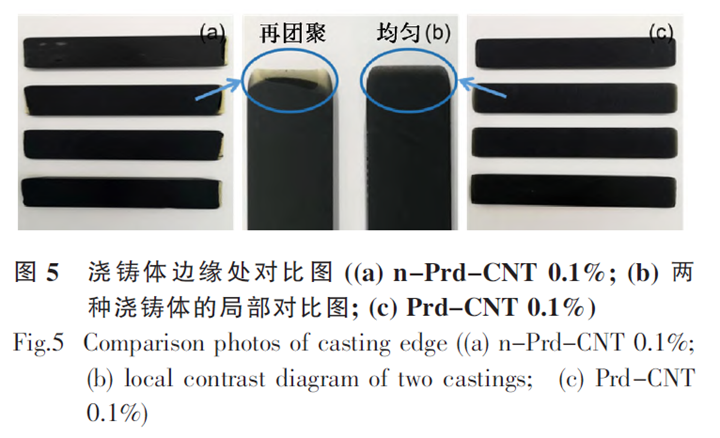

2.3 CNT改性樹脂澆鑄體的力學性能CNT改性樹脂澆鑄體試樣邊緣處對比如圖5所示，對于質(zhì)量分數(shù)為0.1%的n-Prd-CNT 改性樹脂澆鑄體(圖5(a))，在邊緣處可以明顯看到CNT向內(nèi)部團聚，能夠直接觀察到邊緣區(qū)域的CNT 分布不均勻。對于相同含量的Prd-CNT 改性樹脂澆鑄體(圖5(c))，邊緣處的顏色均勻。CNT改性樹脂澆鑄體固化時，在樹脂凝膠前，溫度的提高會使CNT受熱運動發(fā)生再團聚以及沉降。而預(yù)分散處理有效地改善了CNT在樹脂中的分散性，提高了CNT在樹脂升溫固化階段的穩(wěn)定性。

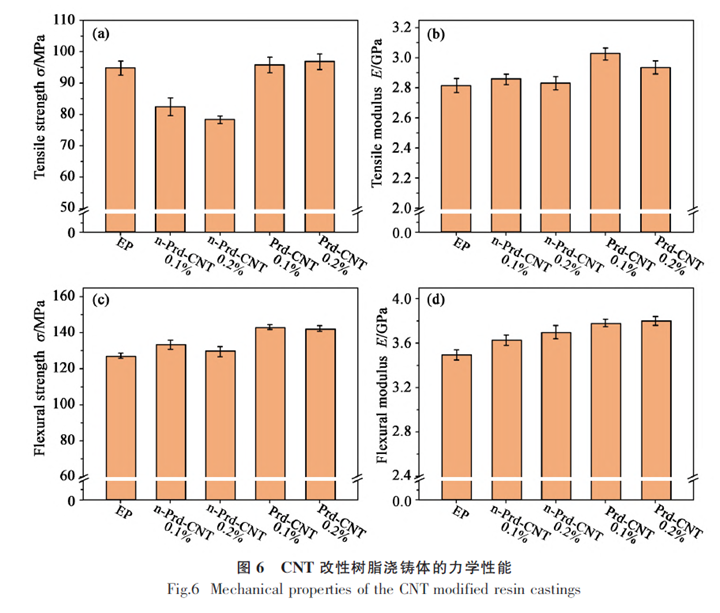

n-Prd-CNT 和Prd-CNT 改性樹脂澆鑄體的拉伸及彎曲性能如圖6。對于n-Prd-CNT改性樹脂澆鑄體，當n-Prd-CNT 的質(zhì)量分數(shù)為0.2%時，澆鑄體的拉伸強度為78.4 MPa，較純樹脂澆鑄體的拉伸強度(94.7 MPa)下降了17.2%。主要原因是CNT通過三輥分散到樹脂中時，輥間距最小為5 μm，對CNT施加的剪切力無法克服管間的范德華力，樹脂中的CNT 仍舊存在大量的團聚，此結(jié)果與圖3(a)和3(b)一致。此外，由于CNT在樹脂固化階段發(fā)生的再團聚造成了更多的應(yīng)力集中，導致隨著CNT含量的增加，n-Prd-CNT改性樹脂澆鑄體的力學性能變差。與n-Prd-CNT改性樹脂澆鑄體相比，Prd-CNT改性樹脂澆鑄體的拉伸性能有明顯地提高。另外，當Prd-CNT的質(zhì)量分數(shù)為0.2%時，澆鑄體的彎曲強度與彎曲模量分別為145.1 MPa和3.9 GPa，較純樹脂澆鑄體的彎曲強度(127.3 MPa)和彎曲模量(3.5 GPa)分別提高了14.0%和11.4%。由于本工作選取的基體樹脂屬于高性能環(huán)氧樹脂， 基體自身的強度高，而樹脂中CNT的含量較低，受力時無法形成完整的應(yīng)力傳遞網(wǎng)絡(luò)，所以CNT對樹脂的強度提升有限。
CNT改性樹脂澆鑄體的拉伸斷面的微觀形貌如圖7所示。結(jié)果表明，對于n-Prd-CNT改性樹脂澆鑄體(圖7(a)和7(b))，斷面處出現(xiàn)的n-Prd-CNT 團聚，會在受力時成為應(yīng)力集中，從而影響材料的力學性能[34-35]。對于Prd-CNT改性樹脂澆鑄體(圖7(c)和7(d))，斷裂面CNT分布稀疏，無團聚現(xiàn)象，且在基體中CNT多以拔出的形式改變樹脂基體的斷裂方式，增強基體力學性能。

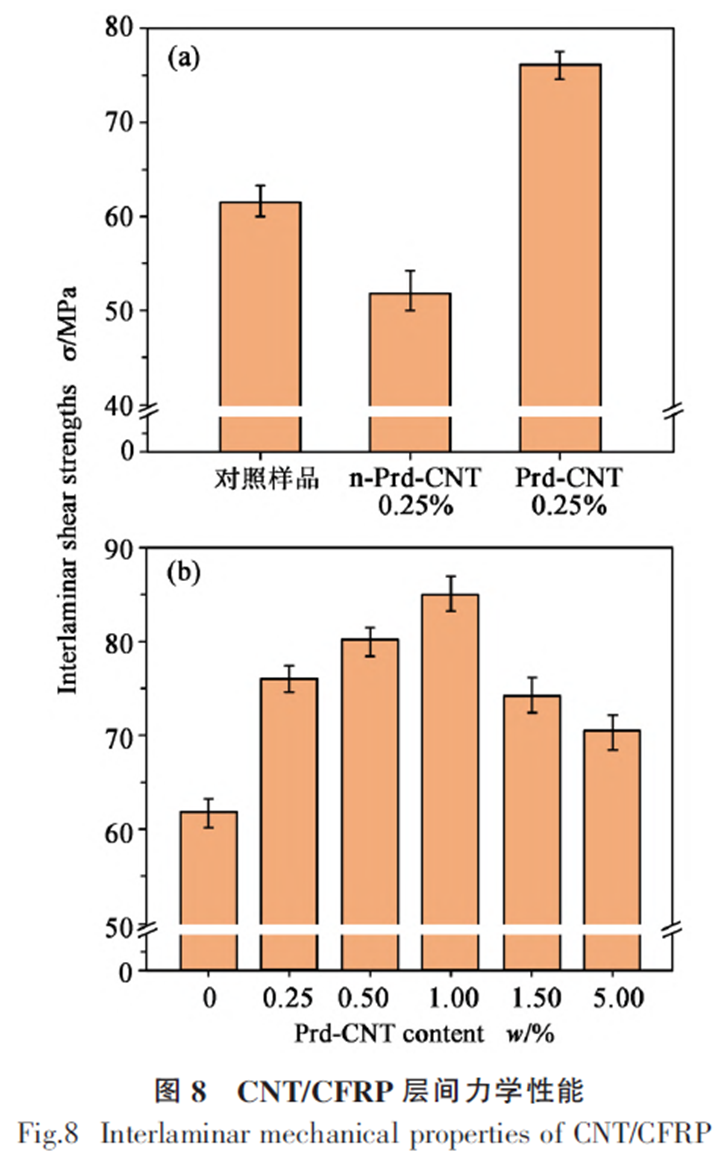

2.4 CNT/CFRP 的層間性能添加n-Prd-CNT和Prd-CNT制備CNT/CFRP的層間剪切性能如圖8。在復合材料整體受力破壞時，CNT 能夠傳遞載荷，阻礙裂紋的擴展，從而改善CNT/CFRP的力學性能[36]。對于n-Prd-CNT/CFRP，CNT 質(zhì)量分數(shù)為0.25%時， 復合材料的層間剪切強度為52.1 MPa， 較對照樣品的層間剪切強度(61.7MPa)降低了15.6%。對于Prd-CNT/CFRP，在CNT質(zhì)量分數(shù)同為0.25%時， 復合材料的層間剪切強度提高到76.0 MPa。復合材料的層間剪切強度隨Prd-CNT 含量的增加呈現(xiàn)先升高后降低的趨勢(圖8(b))，在質(zhì)量分數(shù)為1.00%時，復合材料的層間剪切強度達到了最高值85.1 MPa，較對照樣品的層間剪切強度提高了37.9%。
CNT/CFRP 的層間剪切試樣斷裂面的微觀形貌如圖9。對于n-Prd-CNT/CFRP，當n-Prd-CNT質(zhì)量分數(shù)為0.1%時(圖9(b))，CNT在樹脂基體中的不均勻分散， 造成了復合材料中存在大量的CNT 團聚，各種缺陷導致了CNT 的橋接作用下降，降低了復合材料的層間剪切性能。對于Prd-CNT/CFRP，當Prd-CNT 的質(zhì)量分數(shù)與n-Prd-CNT 相同時(圖9(d))，經(jīng)過預(yù)分散處理后，CNT在樹脂中的分散均勻，在復合材料斷裂面的團聚現(xiàn)象減少，且多以拔出的狀態(tài)分布，有效地改善了復合材料的層間性能。
本文通過高壓均質(zhì)法對CNT進行預(yù)分散處理，成功制備了CNT分散狀態(tài)良好、儲存穩(wěn)定性高的CNT改性樹脂， 并實現(xiàn)了高含量CNT/CFRP的制備，主要結(jié)論如下：
1) 與原始CNT 粉體相比，預(yù)分散處理降低了CNT 之間的纏繞程度，使CNT 網(wǎng)絡(luò)結(jié)構(gòu)疏松，有利于實現(xiàn)CNT 在基體材料中的均勻分散；
2) 預(yù)分散處理后的CNT 在環(huán)氧樹脂中分散性與穩(wěn)定性良好，對環(huán)氧樹脂黏度影響較小。當Prd-CNT質(zhì)量分數(shù)達到1.5%時，室溫下CNT改性樹脂的黏度僅從0.4 Pa·s增加至1.1 Pa·s，具有良好的加工工藝性能， 可用于纏繞成型、RTM等復合材料液態(tài)成型工藝。
3) 使用Prd-CNT改性樹脂制備的CNT/CFRP中，CNT有效地增強了復合材料的層間性能，當CNT含量為1.00%時，復合材料的層間剪切強度達到最大值85.1 MPa，提高了37.9%。
1. Yao Z Q, Wang C G, Lu R J, et al. Fracture investigation of functionalized carbon nanotubes -grown carbon fiber fabrics/epoxy composites [J]. Composites Science and Technology, 2020, 195: 108161.2. Sharma S P, Lakkad S C. Compressive strength of carbon nanotubes grown on carbon fiber reinforced epoxy matrix multi-scale hybrid composites [J]. Surface and Coatings Technology, 2010, 205(2): 350-5.3. 邱軍, 陳典兵. 碳納米管及炭纖維增強環(huán)氧樹脂復合材料研究進展[J]. 高分子通報, 2012(2): 9-15.4. 田繼斌, 梁勝彪, 隋剛, 等. 羧基化多壁碳納米管對T-1000 炭纖維/環(huán)氧樹脂復合材料性能的影響[J]. 玻璃鋼/復合材料, 2010(1): 36-9+45.5. 高穎, 呂亞清, 潘麗. 碳納米管對炭纖維/環(huán)氧樹脂復合材料力學性能的影響[J].功能材料, 2012, 43(S1): 70-72+77.6. 李天舒, 王紹凱, 顧軼卓,等. 碳納米管膜層間改性碳纖維/雙馬來酰亞胺復合材料的結(jié)構(gòu)調(diào)控及性能[J].復合材料學報, 2021,38(6): 1784-1794.7. Sharma S P, Lakkad S C. Effect of CNTs growth on carbon fibers on the tensile strength of CNTs grown carbon fiber-reinforced polymer matrix composites [J]. Composites Part A: Applied Science and Manufacturing, 2011, 42(1): 8-15.8. 劉愛云, 劉俊聰, 徐井利, 等. 碳納米管/炭纖維復合材料研究進展[J]. 工程塑料應(yīng)用, 2020,48(8): 158-62.9. 陳秋飛, 張定金, 陳虹. 碳納米管/炭纖維/環(huán)氧樹脂復合材料研究[J]. 化工新型材料, 2012, 40(4): 75-7.10. Zhang L, De Greef N, Kalinka G, et al. Carbon nanotubegrafted carbon fiber polymer composites: Damage characterization on the micro-scale [J]. Composites Part B: Engineering, 2017, 126: 202-210.11. Singer G, Siedlaczek P, Sinn G, et al. Vacuum casting and mechanical characterization of nanocomposites from epoxy and oxidized multi -walled carbon nanotubes [J]. Molecules, 2019, 24(3): 510.12. Al-Maharma A Y, Sendur P, Al-Huniti N. Critical review of the factors dominating the fracture toughness of CNT reinforced polymer composites [J]. Materials Research Express, 2019, 6: 012003.13. Tanabi H, Erdal M. Effect of CNTs dispersion on electrical, mechanical and strain sensing properties of CNT/epoxy nanocomposites [J]. Results in Physics, 2019, 12: 486-503.14. Pereira C M C, Nóvoa P, Martins M, et al. Characterization of carbon nanotube 3D-structures infused with low viscosity epoxy resin system [J]. Composite Structures, 2010, 92(9): 2252-2257.15. Shioya M, Kuroyanagi Y, Ryu M, et al. Analysis of the adhesive properties of carbon nanotube and graphene oxide nanoribbon-dispersed aliphatic epoxy resins based on the Maxwell model [J]. International Journal of Adhesion and Adhesives, 2018, 84: 27-36.16. Thostenson E T, Ren Z F, Chou T W. Advances in the science and technology of carbon nanotubes and their composites: a review [J]. Composites Science and Technology,2001, 61(13): 1899-1912.17. Thostenson E T, Ren Z F, Chou T W. Advances in the science and technology of carbon nanotubes and their composites: a review [J]. Composites Science and Technology,2001, 61(13): 1899-1912.18. He J, Chen J, Shi L, et al. Fabrication of thermally robust carbon nanotube (CNT)/SiO2 composite films and their high -temperature mechanical proper ties [J]. Carbon, 2019, 147: 236-241.19. Gong X Y, Liu J, Baskaran S, et al. Surfactant-assisted processing of carbon nanotube/polymer composites [J].Chem Mater, 2000, 12(4): 1049-1052.20. Gomes M C C B, Cardoso L D R, Damm D D, et al. Characterization of interlaminar shear properties of nanostructured unidirectional composites [J]. Composite Interfaces, 2020, 28(2): 191-208.21. Qin J, Wang C, Wang Y, et al. Preparation carbon nanotube-decorated carbon fibers under low pressure for epoxy-based unidirectional hierarchical composites with enhanced interlaminar shear strength [J]. Polymer Testing, 2021, 93: 106892.22. Yao X, Gao X, Jiang J, et al. Comparison of carbon nanotubes and graphene oxide coated carbon fiber for improving the interfacial properties of carbon fiber/epoxy composites [J]. Composites Part B: Engineering, 2018,132: 170-177.23. 王啟芬, 陳剛, 吳忠泉, 等. 炭纖維表面生長碳納米管技術(shù)研究進展[J]. 工程塑料應(yīng)用, 2013, 41(5): 117-21.24. Fan Z H, Advani S G. Rheology of multiwall carbon nanotube nanotube suspensions [J]. J Rheol, 2007, 51(4): 585-604.25. 閆民杰, 陳莉, 梁振江. 碳納米管基體改性炭纖維增強環(huán)氧樹脂基復合材料的性能研究[J]. 產(chǎn)業(yè)用紡織品,2020, 38(8): 34-39.26. 鄭志才, 肖亞超, 孟祥武, 等. 碳納米管改性環(huán)氧樹脂/炭纖維復合材料的界面性能[J]. 工程塑料應(yīng)用, 2020,48(5): 118-22+36.27. Al-Saleh M H, Irshidat M R. Effect of viscosity reducing agent on the properties of CNT/epoxy nanocomposites [J].Journal of Polymer Engineering, 2016, 36(4): 407-412.28. Forcellese A, Simoncini M, Vita A, et al. Performance analysis of MWCNT/Epoxy composites produced by CRTM [J]. Journal of Materials Processing Technology,2020, 286: 116839.29. Chen C, Liu J, Li X, et al. Epoxy/ionic liquid-like MWCNTs composites with improved processability and mechanical properties[J]. Composites Communications, 2019, 15: 46-52.30. Yoon H, Yamashita M, Ata S, et al. Controlling exfoliation in order to minimize damage during dispersion of long SWCNTs for advanced composites [J]. Sci Rep, 2014, 4: 3907.31. Chakraborty A K, Plyhm T, Barbezat M, et al. Carbon nanotube (CNT)-epoxy nanocomposites: a systematic investigation of CNT dispersion [J]. Journal of Nanoparticle Research, 2011, 13(12): 6493-506.32. Rahatekar S S, Koziol K K K, Butler S A, et al. Optical microstructure and viscosity enhancement for an epoxy resin matrix containing multiwall carbon nanotubes [J]. J Rheol, 2006, 50(5): 599-610.33. Khandelwal V, Sahoo S K, Manik G, et al. Carbon nanotubes and polyaniline filled hybrid epoxy composites: Assessing the viscoelastic behavior and mechanical properties [J]. Polymer Composites, 2018, 40 (S2): E1143-E1150.34. Cha J, Kim J, Ryu S, et al. Strengthening effect of melamine functionalized low -dimension carbon at fiber reinforced polymer composites and their interlaminar shear behavior [J]. Composites Part B: Engineering, 2019,173: 106976.35. Anvari A. The influence of CNT structural parameters on the properties of CNT and CNT-reinforced epoxy [J]. International Journal of Aerospace Engineering, 2020: 1-14.36. 柴進, 孔海娟, 張新異, 等. 含碳納米管上漿劑上漿改性碳纖維及其界面研究[J]. 復合材料科學與工程, 2020(8): 64-69.
掃一掃 關(guān)注我們
