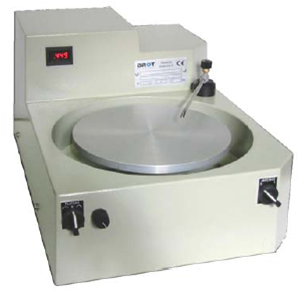

該裝置附有一臺微型抽真空泵。該裝置是完成高質(zhì)量醫(yī)學(xué)組織切磨片必不可少的補救措施。
當(dāng)樣品沒有被樹脂完全滲透時，在磨片和拋光過程中的水會殘留在沒有完全滲透的樣品毛細(xì)管里。這樣當(dāng)把磨好的樣品粘到載玻片上時，水就被束縛在樣品中。這有兩方面的影響。首先，水能夠影響粘著劑的效果，導(dǎo)致在磨片的最后階段薄片和載玻片的分離；其次，一旦毛細(xì)管的另一端暴露在薄片一端，水的蒸發(fā)導(dǎo)致污垢殘留在水蒸發(fā)后留下的通道中。
滲透或固化不充分的組織，在樣本被初次切片之后就能夠被發(fā)現(xiàn)。如果組織里的樹脂仍是軟的，那么聚合物的蒸發(fā)就會破壞組織。如果樣本固化很充分，但滲透的很不理想，那么殘留的人造物和質(zhì)量很差的部分就會引起問題。一旦在切片之后發(fā)現(xiàn)這種情況，那么就使用E530干燥滲透再聚合裝置（組織樣本修復(fù)機(jī)）來解決。
主要技術(shù)指標(biāo)
1、真空度：>35mbar；
2、加熱盤預(yù)設(shè)溫度：40℃；
3、固化光源：紫外光；
4、玻璃鐘罩：150∮；
5、操作尺寸：400×300×190mm。
6、設(shè)備重量：16kg
7、真空泵：隔膜真空泵
8、電源、220V/50HZ
顯著特點
該儀器可以在兩種方式下操作。通過產(chǎn)生一個真空腔，使?jié)駳鈴拿?xì)管里排除；在真空度<70毫巴下，附加的熱量（40℃）也能夠引起濕氣的蒸發(fā)。
首先，可以使用前面描述的真空和加熱的方法移除在切片過程中所產(chǎn)生的濕氣。用吸液管吸取嵌入介質(zhì)Technovit7200VLC，滴在樣本的表面，真空開關(guān)設(shè)置在35毫巴，打開罩內(nèi)的藍(lán)光。如果滲透效果特別不好，那么為了使毛細(xì)管里充滿樹脂，抽真空和添加嵌入介質(zhì)需要重復(fù)幾次。固化需要2～3個小時。
掃一掃 關(guān)注我們
